口罩核心层熔喷布是采用高熔指PP聚丙烯高温熔化喷制成形，具有非常高的的流动速率，采用MFR质量法根本无法测试完成，按GB/T3682方法B标准规范，需要在活塞杆负荷托盘下端安排一个位移传感器，用于精准监测230℃状态下挤出材料的体积，由在一定时间内活塞的位移距离计算得到，单位为cm3/10 min，本方法即为MVR体积法，然后通过230℃温度下的熔体密度，自动显示出MFR熔指值，单位为g/10 min；为阻止熔体在倒计时流出口模，本方法需要在口模底部安装一个密封性能良好的口模档板。

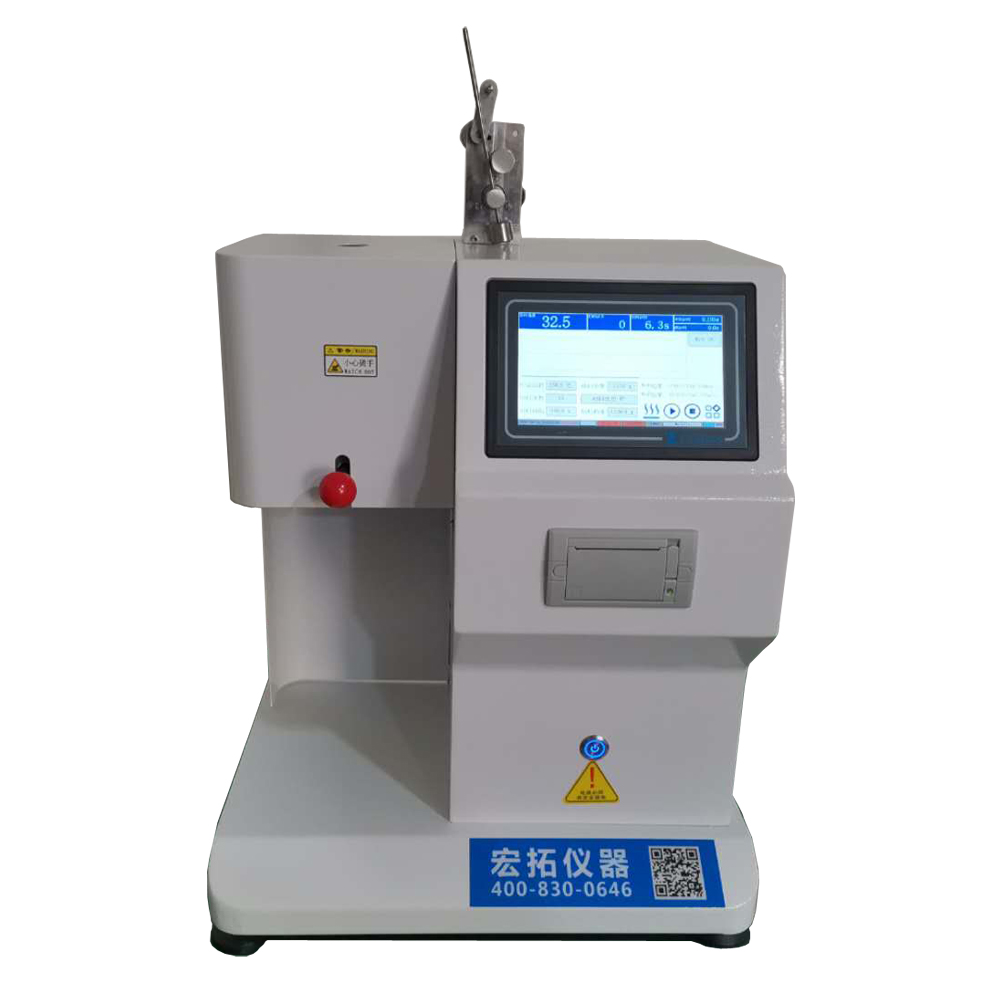

PP熔喷料熔体流动速率测试仪由宏拓研发生产，符合GB/T3682-2018标准要求，同时也满足ISO1133、ASTM1238，JIS等标准规范；针对PP聚炳烯高熔指开发设计广泛应用于口罩熔喷布源头PP聚炳烯改性塑料生产企业，熔喷布生产企业，熔喷机生产企业，石油化工等行业及相关院校、科研单位和质检部门。

PP熔喷料熔体流动速率测试仪的试验过程：

(1) 将HT-3682VM熔喷布熔融指数测试仪电源打开，调整好水平，设定温度230℃，将口模档板关闭，再将口模放入装料筒中，点击温控按钮让仪器开始加热恒温230℃

(2) 待恒温至230℃后，准备好13~15ml的聚丙烯PP原料，将原料倒入装料筒中并用料杆压实，接着将325g负荷活塞杆插入装料筒中，此时应将位移杆放在砝码托盘下放，但不能接触活塞盘，再将1835g负荷套压在活塞杆上，点击计时，仪器开始倒数300秒。

(3) 仪器倒数300秒结束后，会有警报声，然后点击运行，再将口模档板推开，原料会在2160g负荷压力下挤出，当活塞杆碰到编码器后，仪器会自动开始计时，当原料被全部挤出后，计时会自动结束，屏幕上会显示出熔喷布聚丙烯PP原料MFR值，单位为g/10min，到此，测试完成。

(5) 选取屏幕上的打印结果，自动将测试结果打印出来。

注意：按GB/T3682-2018标准规范，以上测试中的MFR值是MVR值与通过230℃温度下的密度所得。

宏拓仪器是一家具有实力的物性检测仪器供应商，专业为中小型企业提供优质、高性能的材料试验仪器解决方案。本公司主营产品有：拉力试验机、熔体流动速率仪（熔融指数仪）、悬臂梁冲击试验机、简支梁冲击试验机、密度计等类型工程塑料类检测仪器。
