万能材料试验机结构配置包括哪些?
发布者:东莞宏拓仪器时间:2019-12-24浏览量:62

万能材料试验机分单柱式与双柱式的外观,单柱式常用于力值低于10KN的材料试验,双柱式用于10KN以上的材料试验,宏拓万能试验机外观新颖大方,电脑数字调速系统,配备力传感器及伸长自动跟踪装置,稳定性好。



双柱万能试验机的电器采用PC机和接口电路板进行数据的采集、保存、处理和打印试验结果,可计算大力、屈服力、平均剥离力、大变形等一些材料底基本物理性能参数。试验过程中,微机实时采集力值和变形信号,软件显示“力值—位移”曲线,试验结束后,自动计算,保存参数,并可打印出用户所需要底报告形式。

万能材料试验机结构配置包括哪些:

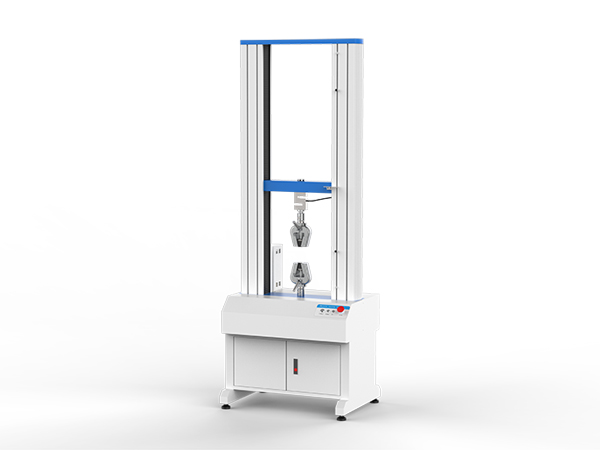

1、龙门双柱式
2、高精度传感器一只
3、高精度光电自动跟踪器
4、精密研磨级滚珠丝杠
5、精密行星减速机
6、高精度企业生产丝杆
7、同步带轮传动、无噪音、无震动、运行平稳

8、专用试验夹具

9、测控软件系统

10、力值采集系统


万能材料试验机的结构原理:

主机由电子调速系统、传动机构、测力系统和伸长自动跟踪装置组成。

电子调速系统:本机采用交流调速,对应拉伸速度为1——Xmm/min(X为用户底要求),以高速度返回。

传动机构:带减速电机通过同步带、带轮带动丝杆传动,两根丝杆通过同步带轮同步带动。

测力系统:主机移动横梁上装有测力传感器(传感器只受垂直力,不受扭力和测向力)保证测力准确,试验过程中,试样的受力情况可由传感器变为电信号输入。


伸长跟踪装置:该装置用于测量试样的变形,可由外置的跟踪器,也可由内置的跟踪器跟踪。也可不用跟踪器,由电机内置的变形装置跟踪。


如需了解更多万能材料试验机相关资讯,可关注宏拓仪器。宏拓是一家集研发、生产、销售为一体的专业厂商,主营产品包含拉力试验机、熔体流动速率仪(熔融指数仪)、悬臂梁冲击试验机、简支梁冲击试验机、密度计等。
